一、项目背景

天津港集疏专用货运通道改迁工程电缆通道，主线自洞庭路东侧新建电力塔起始，向南穿越北环进港铁路后沿铁路东侧敷设，穿越6条大道转向南；支线由南海路西侧起，穿越十二大街后敷设至潘阳路220kV变电站。

敷设过程中与两条埋深电缆相交，分别为110kv电缆、35kv电缆。如何通过对既有超深电缆的精确定位，实现敷设电缆路径的零风险规避，成为工程推进中亟待解决的难题。工程面临潜在安全风险与进度压力。

二、探测难点

1、信号强度严重衰减：目标电缆埋深大，电磁信号向地面辐射过程中快速衰减，微弱如游丝，常规设备难以捕捉。

2、信号施加困难：有效探测依赖向电缆金属层注入强信号。找到可靠、导电性好的信号施加点成为一大难题。

3、多回路混叠干扰：110kv电缆由三条电缆品字形敷设，多组回路在管廊中并行，易产生电磁干扰，且定位数据存在漂移问题，需要强大的数据分析能力。

4、强电磁环境干扰：项目地处黄海路、南海路、泰丰路等城市核心区，浅层管网密如蛛网，电磁干扰无处不在，深埋电缆的微弱信号极易被“淹没”。

5、定位精度不足：传统磁梯度法在深埋场景定位误差大，测量出的数据精度不足以支撑工程需求。

三、探测过程

受施工方委托，天津嘉信技术股份有限公司应用超深管线测量系统UPM对目标管段进行路由定位及埋深测量，为后续施工提供数据支撑。

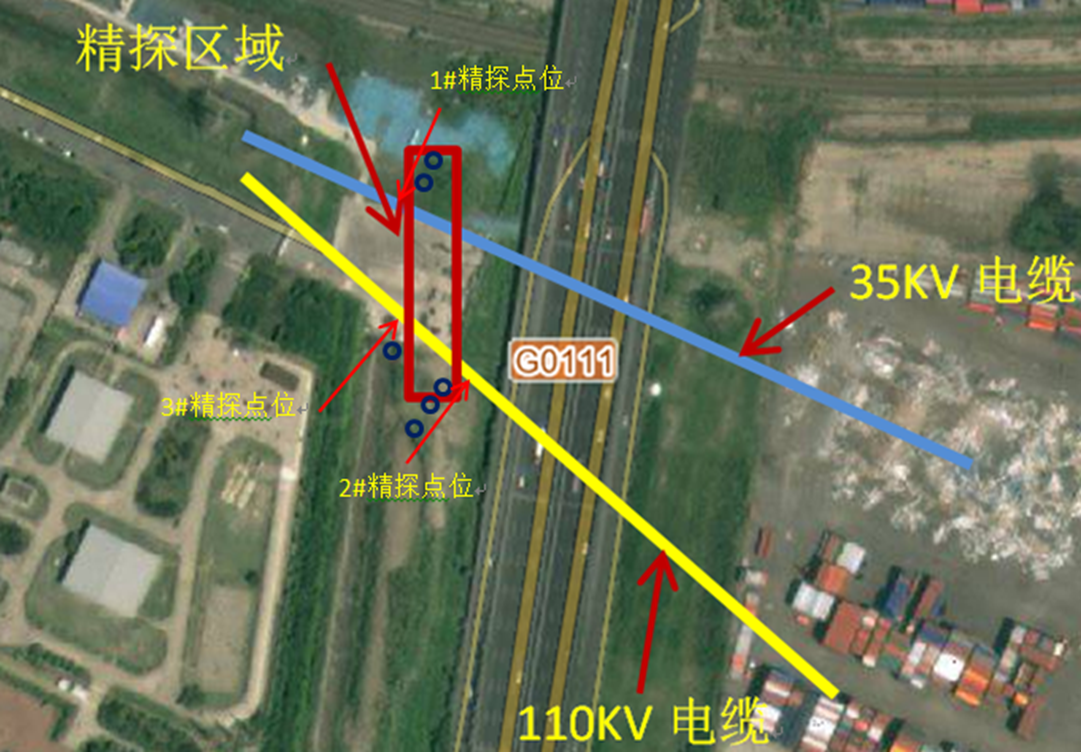

嘉信技术检测团队前期详细了解既有资料，初步掌握电缆关键信息包括路径、深度范围、类型。经过多轮实地勘探，经与委托方讨论后制定了零事故保障的周密施工方案，确定精探区域及精探点位，分别是探测35kv位置与埋深的1#精探点位，探测110kv与设置钢板桩边缘位置交汇处的2#精探点位、3#精探点位

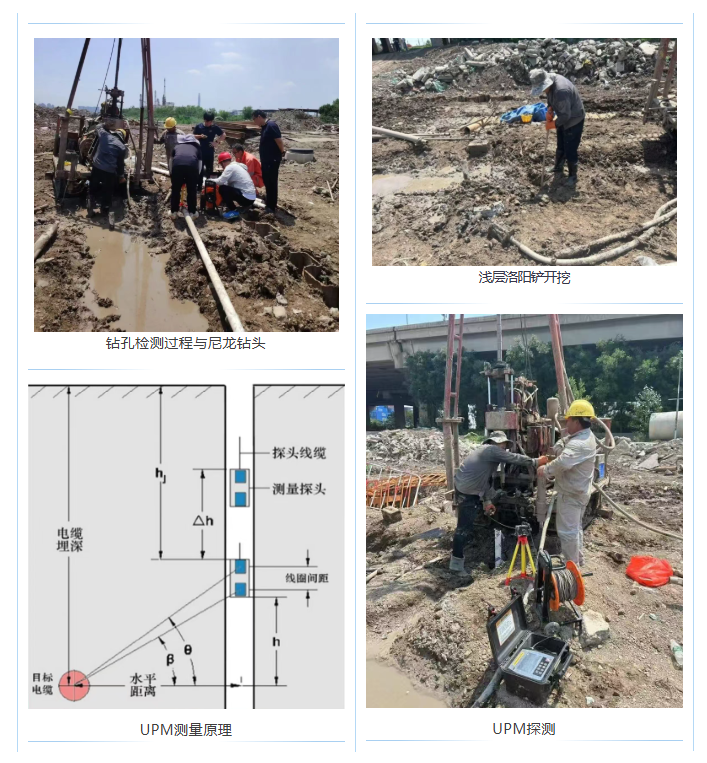

技术人员使用嘉信技术UPM系统分别在既定点位使用尼龙钻头钻孔测量，UPM的测量的结果可以在设备上直观的显示埋深、横距，因此技术人员通过管-井横距来逐步缩小钻孔范围，最终分别在1#精探点位区域钻孔两个位置，2#精探点位区域钻孔3个位置，3#精探点位钻孔1个位置，6个位置进行了多次测量反复验证。

UPM系统采用嘉信技术的专利探井电磁检查技术以及卫星同步信号发射方法，将探头通过打孔的方式送到距离管线较近的位置进行探测，通过井中探头接收给待测电缆施加的电磁信号，实现超深管线水平位置、走向以及埋深精确定位，克服了磁梯度法探测范围小且易受干扰的难题。

四、探测成果

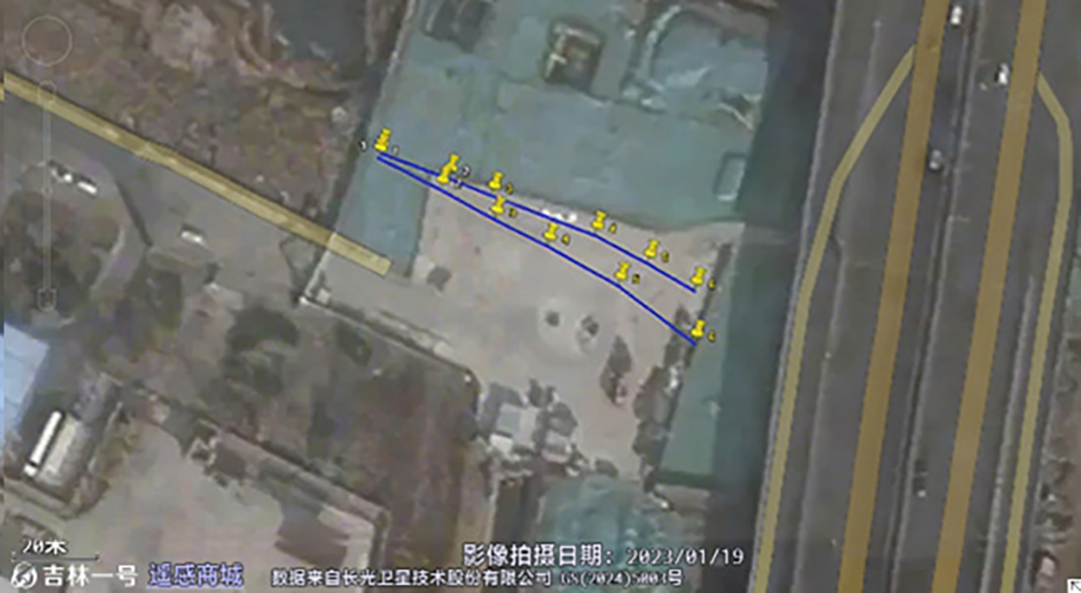

UPM系统凭借独创的技术优势及智能化检测设计，科学的数据分析，精准捕取了110kV和35kV两条电缆在交汇点附近的位置，埋深及走向。

经多次探测及数据分析成果确认35kv电缆1#精探点南侧埋深8.3m；110kv三根电缆东侧2#精探点北侧电缆埋深8.1-8.7米m，西侧3#精探点北侧电缆埋深7.8~8.6m。（埋深测量精度：±5%d+0.1m）
