一、项目背景

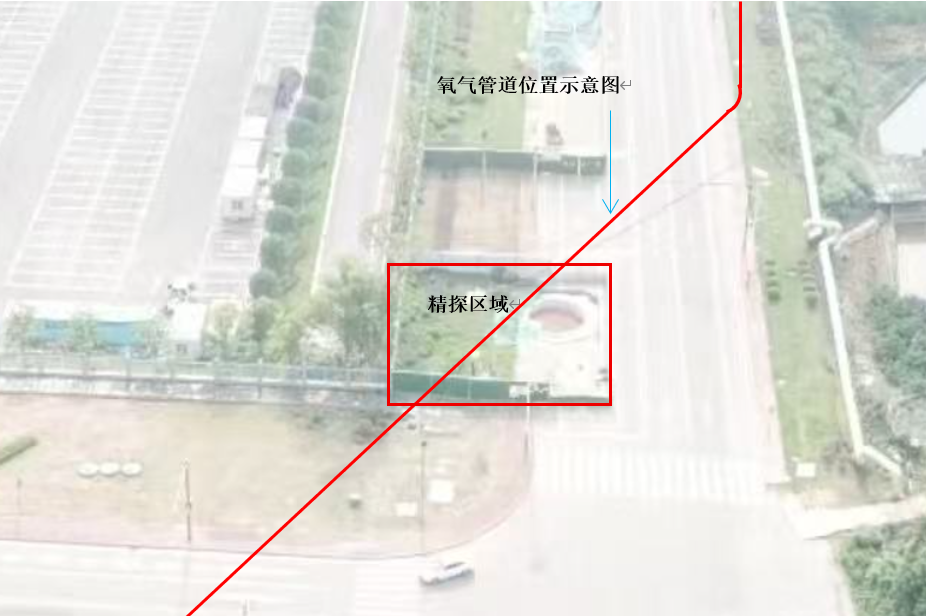

本项目位于四川省眉山市某工业园区，待测目标管道为一条工业氧气输送管道，管径为328mm，埋深约12m，与建设中的园区污水管道存在交叉点，且该区域存在浅埋深电缆，给项目施工造成了不小的困难。

由于管道埋深较大，常规探测手段精度不足，难以保障交叉区域后续施工的安全。受施工方委托，天津嘉信技术股份有限公司工程技术团队采用自主研发设备UPM系统，对目标管段实施精确定位与深度测量，为工程提供准确的数据依据。

二、技术方法与规范

1、管道初步定位

因目标区域埋有深度1.5米左右的电缆，为保证施工安全，首先需要确定浅埋电缆路由。在远端开挖点使用管线仪夹钳给电缆施加感应信号，在交叉点附近地面上使用管线仪找到电缆的初步位置。以便后续施工过程中有效规避浅层电缆区域。

下一步，在待测管道测试桩位置，使用大功率发射机采取直连法给待测管道施加检测信号（信号频率640Hz，电流强度1A），再使用管线仪探测目标管道的路由信息，最后根据电缆位置和管道路由信息，确定合适的精探点位。

2、管道精探

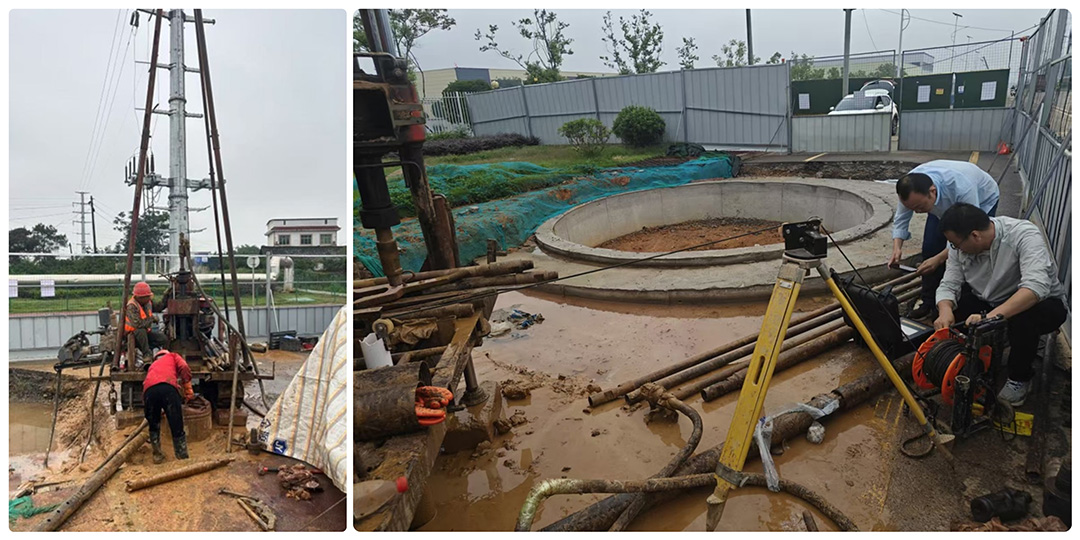

根据委托方提供的基本资料信息，管道埋深大约12米，设定的钻孔深度增加3米，即钻孔深度为15米。使用钻机在初探点(远离管道位置约8米处）钻孔1-1，该钻孔位置为安全位置。钻孔完毕后使用UPM设备探测管道位置。

根据孔1-1的测量数据，为获得更为准确的探测结果，继续靠近目标管道，在距孔1-1的2米位置钻孔1-2，钻孔深度仍为15米。钻孔完成后，使用UPM进行测量。

应客户要求，需选择一个距离目标管道较近的位置进行测量，以便后续开挖验证。继续靠近目标管道，在距离孔1-2的3米位置，钻孔1-3，深度仍为15米，使用UPM多次测量得到数据如下：

注：表中埋深值为井口地面与管道中心的垂直间距；坐标为井口位置，埋深及横距精度：±5%L+0.1m。准确精探数据，由upm检测数据线下计算后得出（非显示值）

经过客户验证，确认管道埋深和横距测量精准，测量结果获得客户高度认可。
