在城市基础设施建设飞速发展的今天，地铁线位与地下既有管线交叉的情况日益普遍，天津地铁B1线的建设便是其中典型。这一工程中，盾构施工路线在市区内某一路段，与重要的天然气管线“狭路相逢”。由于此天然气管线是老旧管线，路由资料缺失，使用常规仪器无法确认燃气管线的准确位置和埋深，因此施工面临着巨大“挑战”——既要确保天然气管道的安全稳定运行，又不能让地铁施工停滞，否则将带来难以估量的经济损失。

天津嘉信技术股份有限公司凭借专业的技术实力和丰富的实践经验，受施工方委托，承担起了对交叉位置天然气管道的精确探测重任。

检测依据权威，确保合规

为保证检测全程合法合规，嘉信技术严格遵循《中华人民共和国石油天然气管道保护法》、《城市地下管线探测技术规程》等一系列国家和行业的权威法律规范标准，为检测工作筑牢坚实的基础。

先进设备助力，保障精度

嘉信技术利用管线仪及自主研发的 UPM 超深管线精确测量系统，配合使用大功率发射机和管道腐蚀检测数据记录仪PDMLogger，对目标管道进行精确探测，并记录准确的坐标位置。

创新检测流程，突破难关

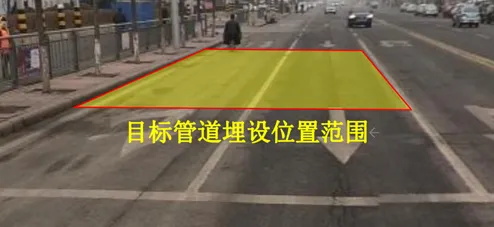

初步探测：面对复杂的地下环境，首先使用卫星同步发射机对管道施加4.6A交流信号，尝试追踪管道路由。由于待测位置信号干扰强烈、信噪比极低，因此利用管线仪只能确定管道的大致埋深，范围在13~16米，为后续工作提供了初步的参考依据。

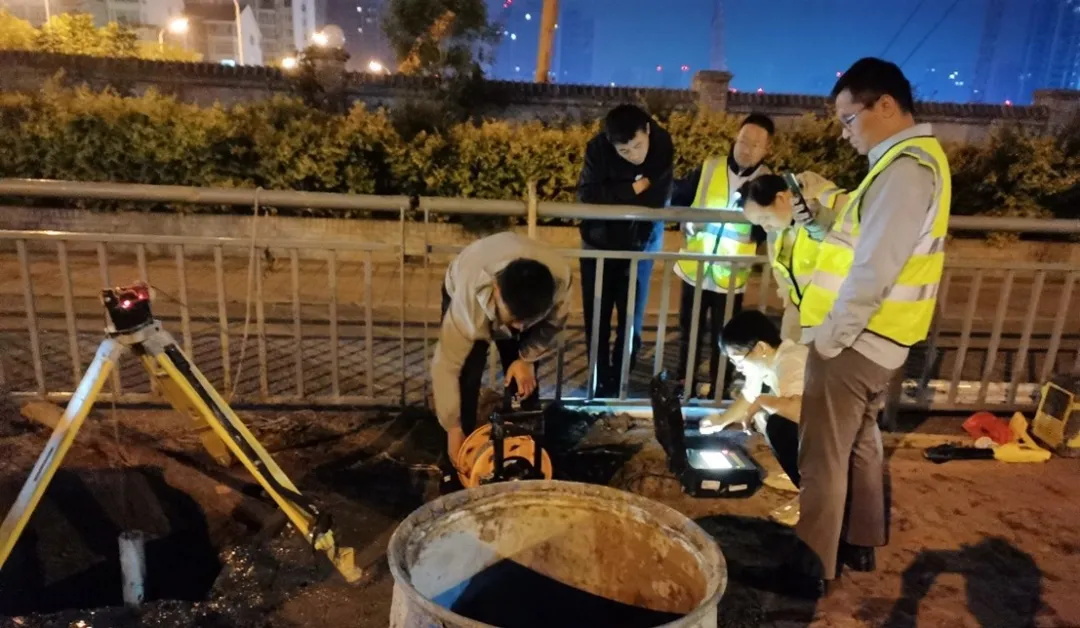

精确测量：借助管线探测仪确定管道大致位置后，分别在路边植树坑、第一车道两个位置钻孔。使用UPM在每个钻孔处各测量3组数据，并将两个钻孔测得的数据进行相互验证，成功获取了管道精确埋深及管孔相对距离。通过PDMlogger进行厘米级卫星定位，准确记录管线与施工线路交叉位置坐标。

探测结果：经过多次精确测量及可视化验证，最终成功确认管道精确埋深为21.44米，埋深测量精度：±5%d+0.1m；管道与两个钻孔的横距分别为2.07米、1.59米，横距测量精度±5%d+0.1m。

设备介绍

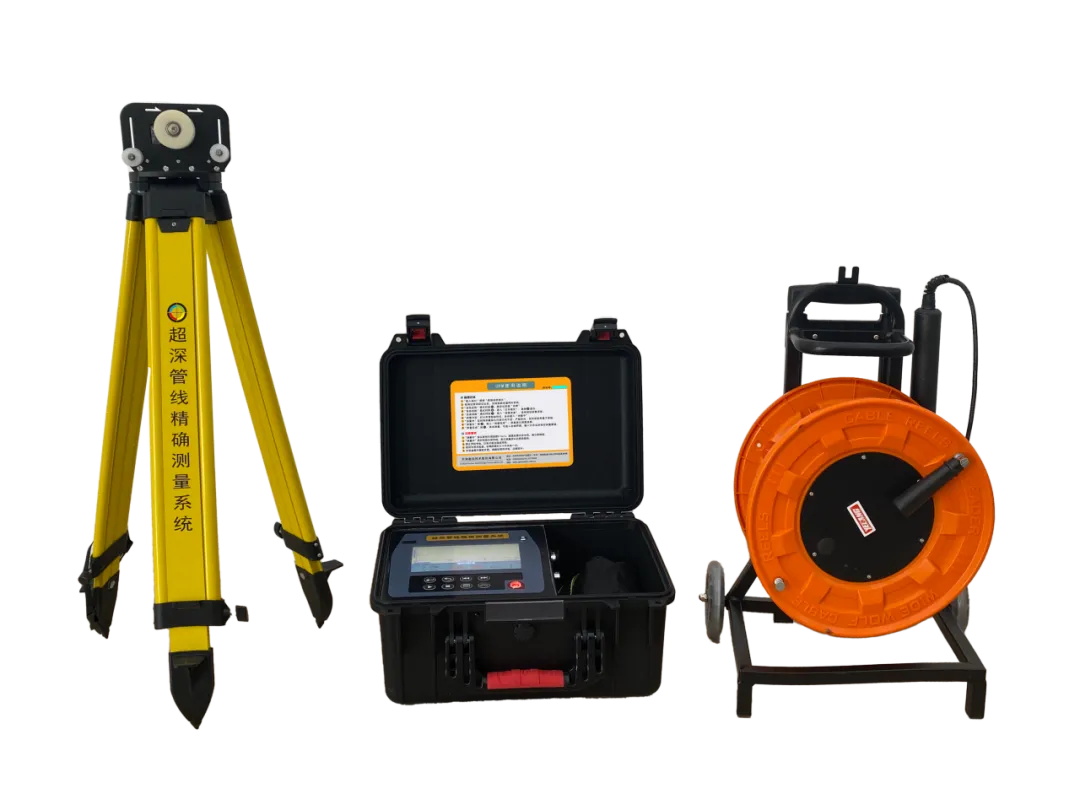

超深管线精确测量系统UPM配合专利卫星同步发射机给待测管线施加探测信号，再通过井中电磁法，利用高精度探头，实现管线水平位置、走向以及埋深实施精确测量，克服了小口径管线信号弱和无防腐层管线信号保持困难的难题。UPM测深超过50米，能够实现管道旁侧10米外钻孔测深，具有定位准确、检测精度高、操作便捷、抗环境干扰能力强等优点。

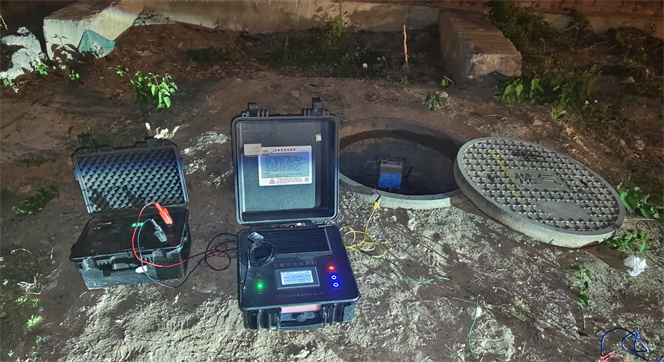

发射机具有输出功率大、信号电流强的特点，并支持多台设备协同工作，有效解决了大埋深管道测量中信号较弱、老旧管道因防腐层老化导致信号传输距离短的问题。

天津轨道交通B1线是滨海新区轨道交通骨干线路，全程均为地下线路，串联高铁滨海西站、滨海站等对外重要交通枢纽，对改善市民出行环境，进一步完善滨海新区城市综合交通运输体系，促进京津冀协同发展具有重要意义。

天津地铁 B1 线天然气管道探测项目的成功完成，不仅为地铁施工扫除了障碍，保障了工程顺利推进，也为城市基础设施建设中类似难题的解决提供了宝贵经验和成功范例。
